Galeria - Nasze starsze i nowsze konstrukcje

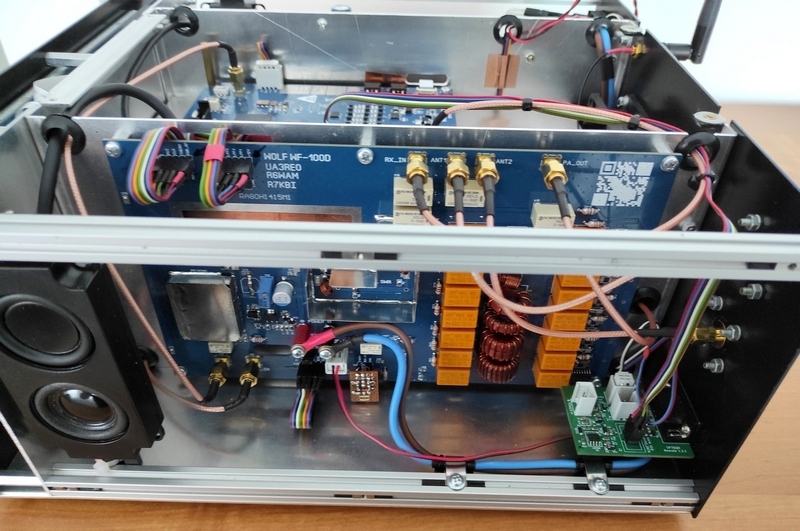

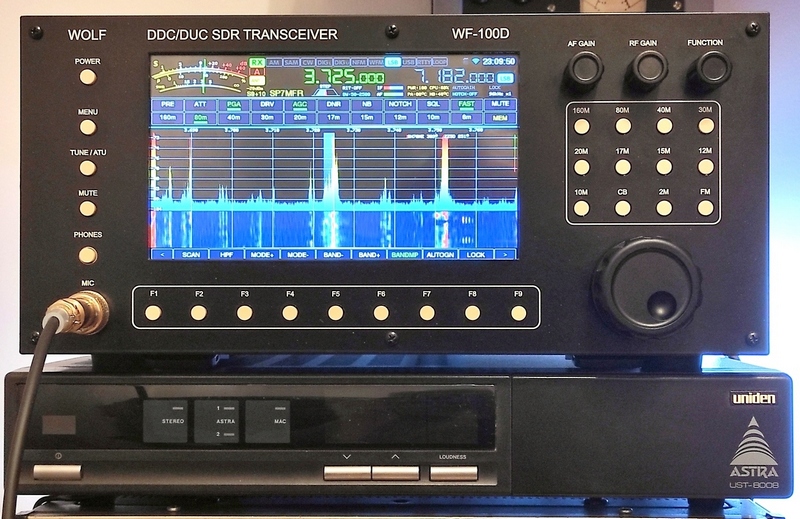

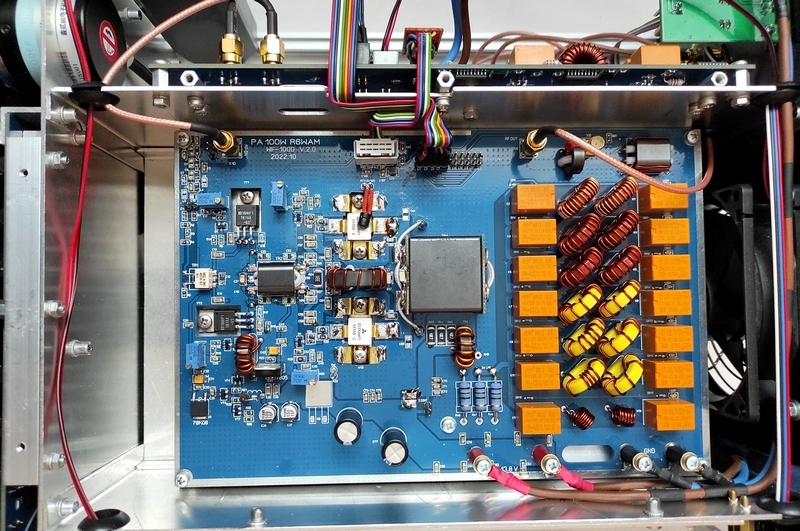

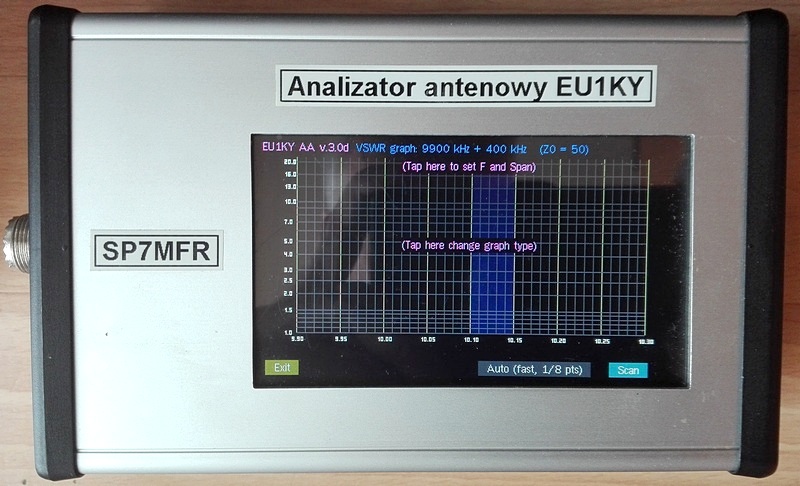

Urządzenie Krzysztofa SP7MFR znajdujące się w klubie od 1985r.
Urządzenie Krzysztofa SP7MFR znajdujące się w klubie od 1985r.
Urządzenie Krzysztofa SP7MFR znajdujące się w klubie od 1985r.
Urządzenie Krzysztofa SP7MFR znajdujące się w klubie od 1985r.
Urządzenie Krzysztofa SP7MFR znajdujące się w klubie od 1985r.

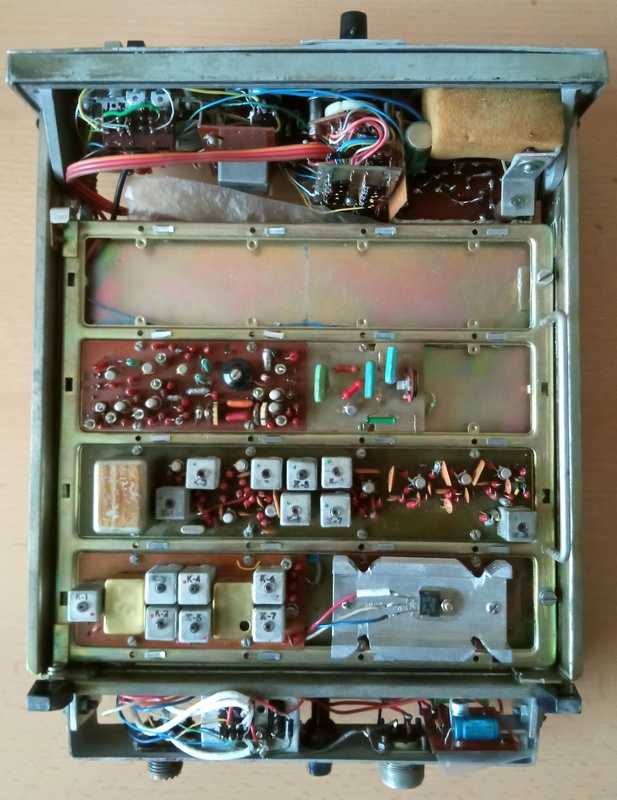

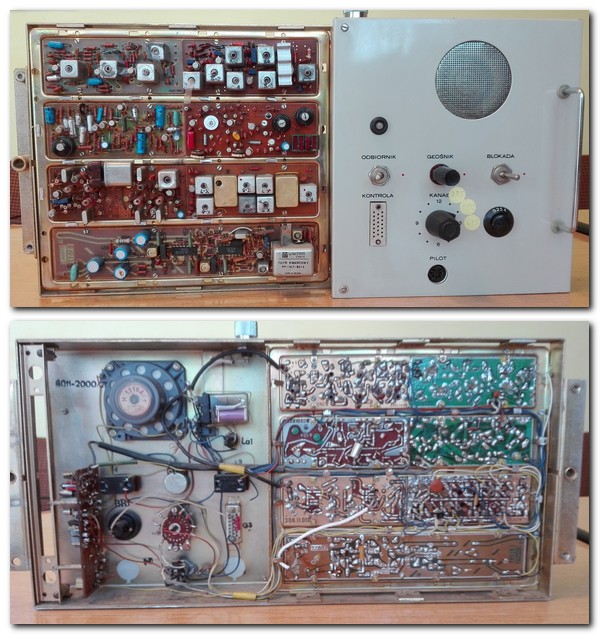

Radiotelefon wykonany przez Krzysztofa SP7MFR z płytek od R-2432 w panelu odbiornika dodatkowego radmorowskiej centrali radiowej. Trzy kanały kwarcowe. Moc 0,5 W.

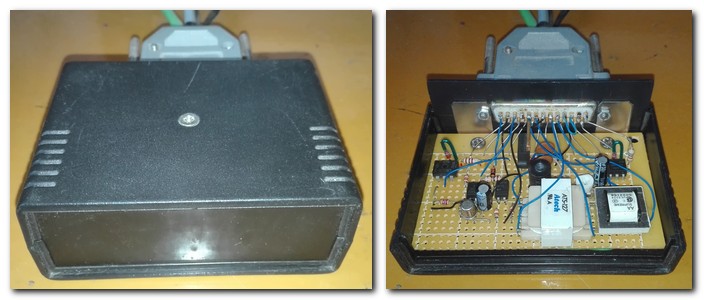

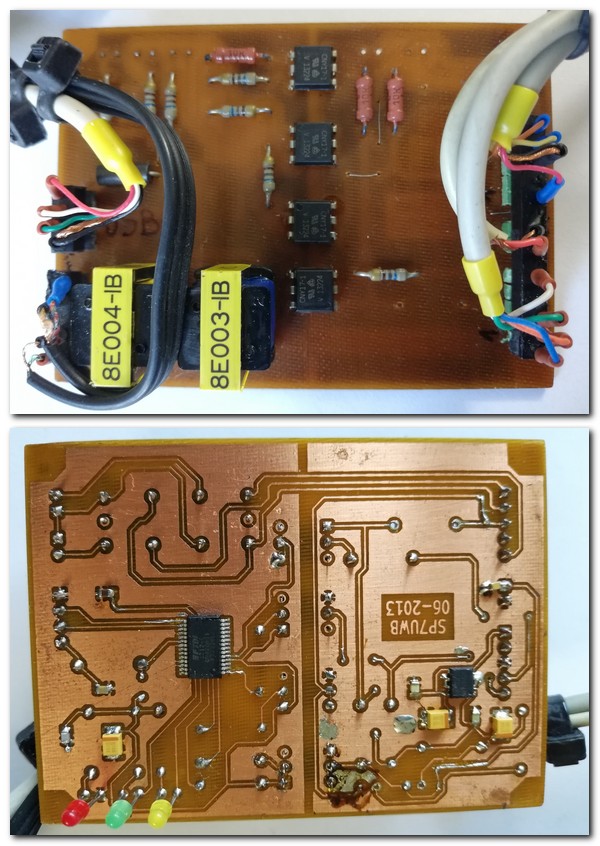

Interface z galwaniczną izolacją. Współpracuje z IC-735.

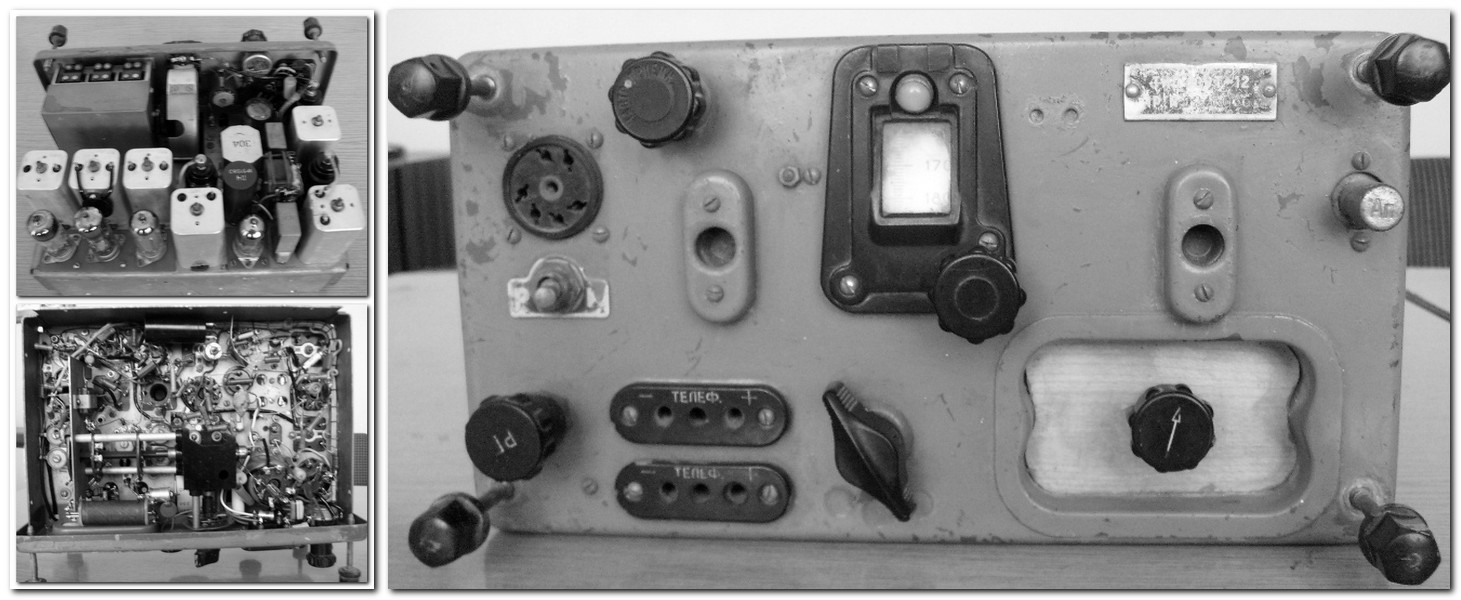

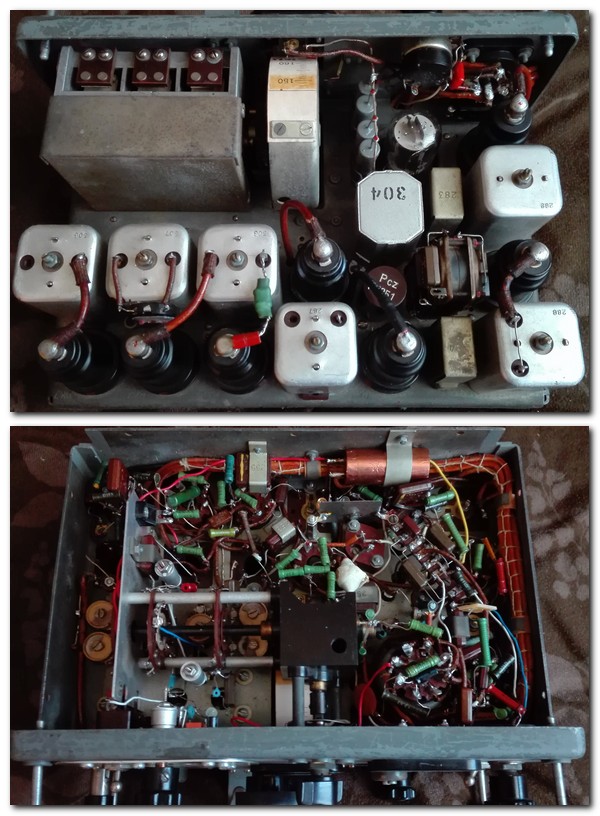

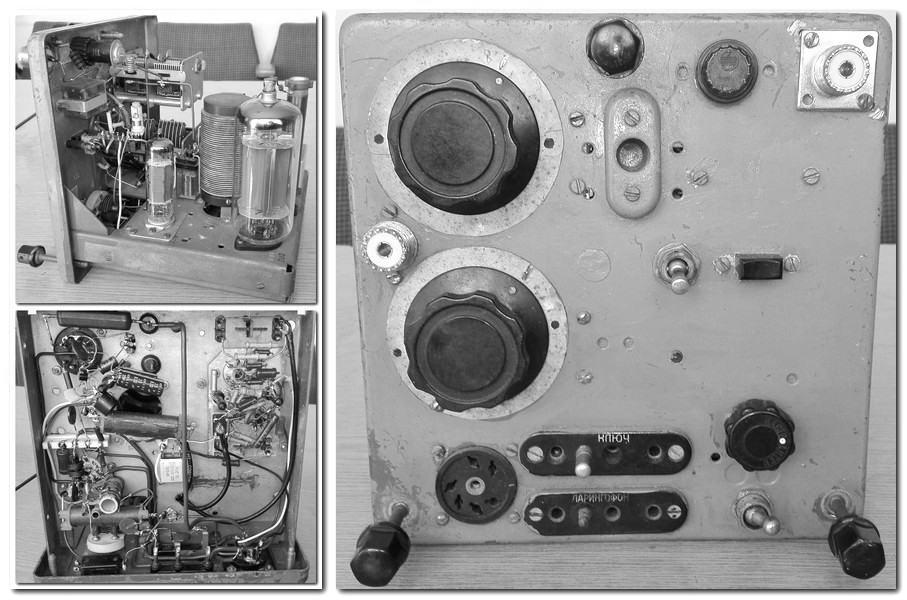

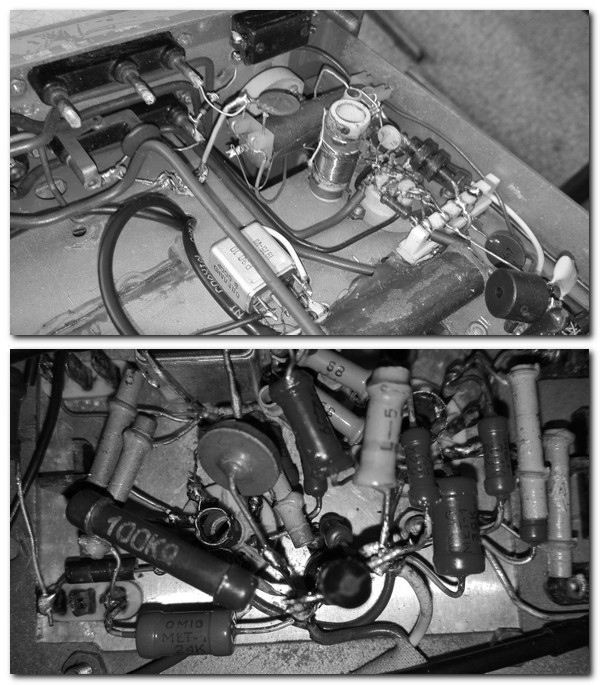

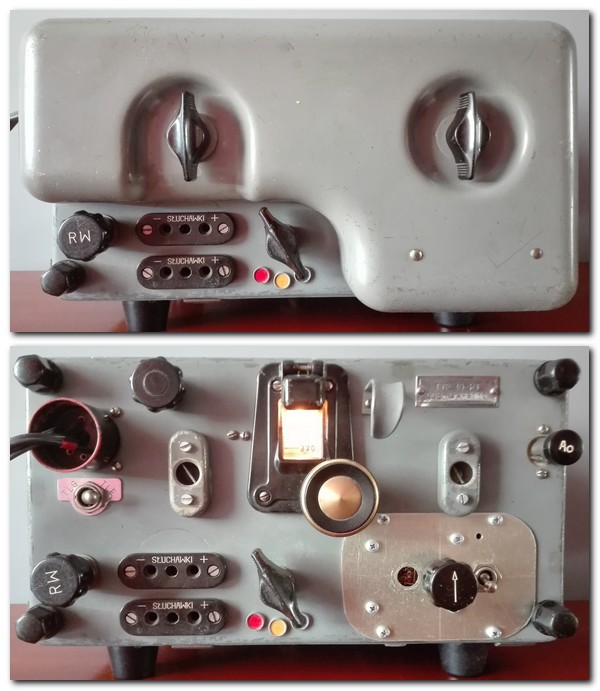

Po lewej stronie na dole odbiornik 10RT w zmienionej obudowie, przystosowany do odbioru pasm 3,5 7 14 MHz. Po prawej nadajnik i zasilacz sieciowy.
Magnetofon wykonany amatorsko w całości przez Józefa.

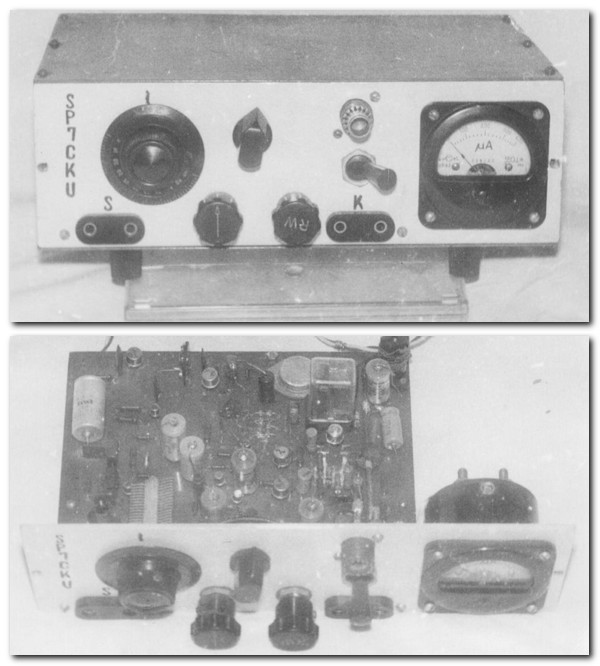

Transceiver tranzystorowy wg. SP5QU na pasmo 80 metrów.
Transceiver wg. SP5WW, powyżej reflektometr. Po prawej radiotelefon R-2432 z syntezą a na nim odbiornik na pasmo 80 metrów w trakcie konstruowania.

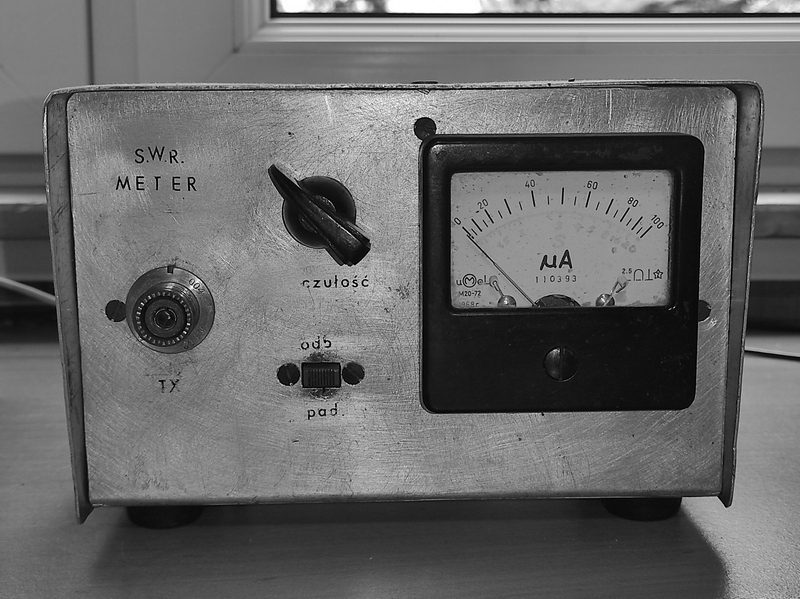

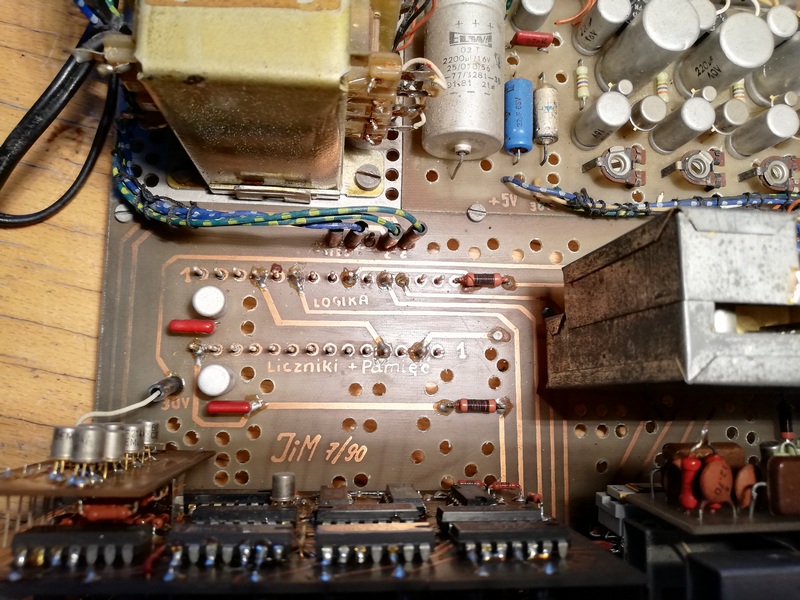

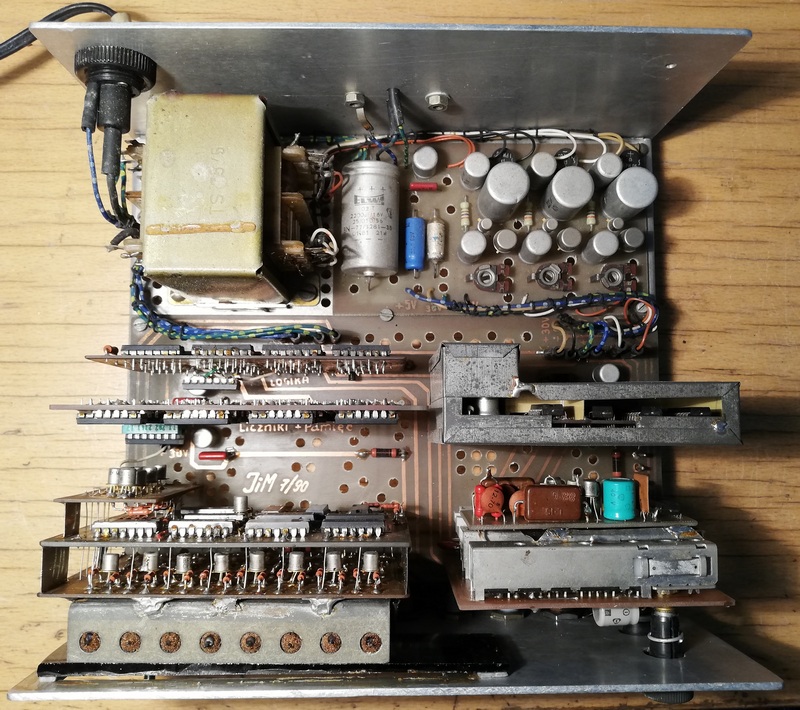

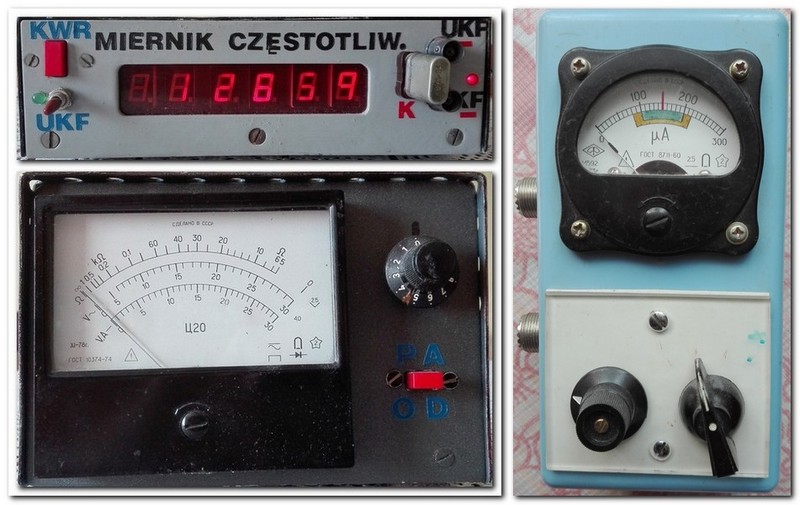

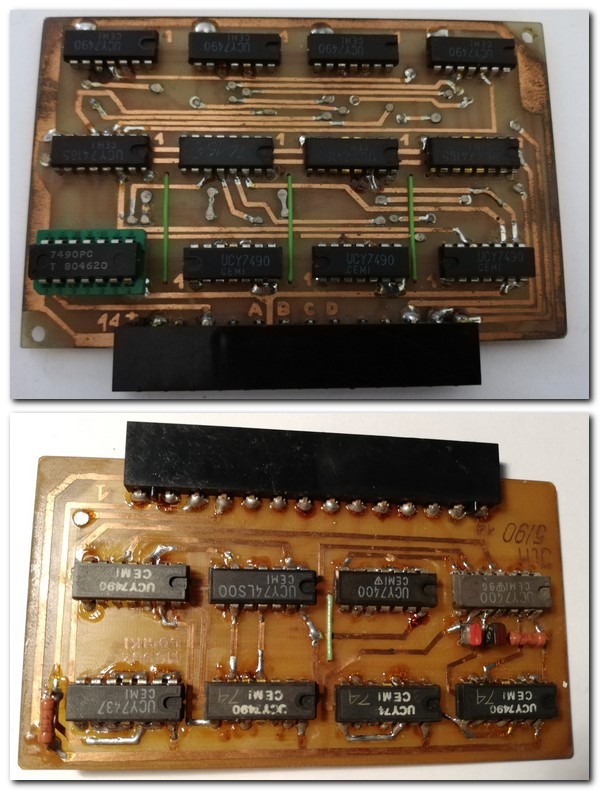

Miernik częstotliwości, reflektometr, miernik dopasowania anteny.
Po prawej stronie odbiornik US-9. Z lewej trzypasmowy nadajnik 3,5 7 14 MHz. Na nim wzbudnica ssb a powyżej klucz automatyczny na stabilizatorach SG4S i przekaźnikach spolaryzowanych.

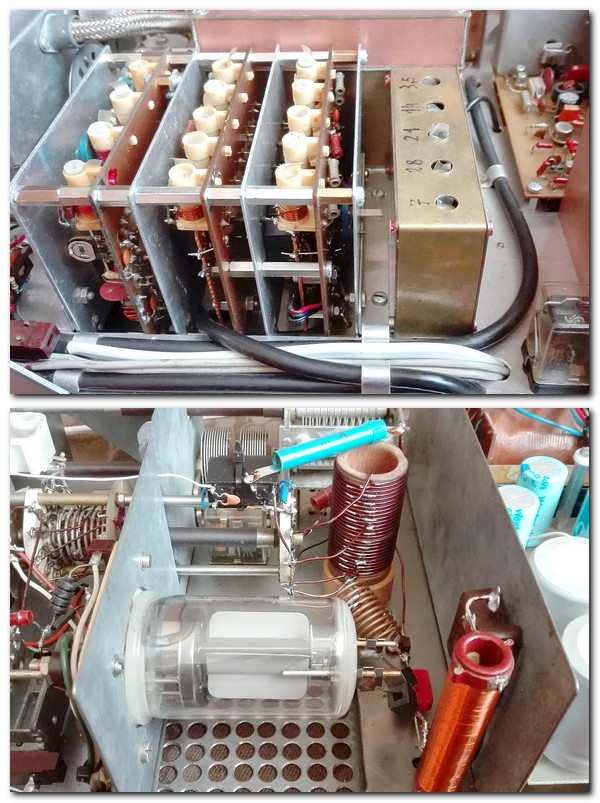

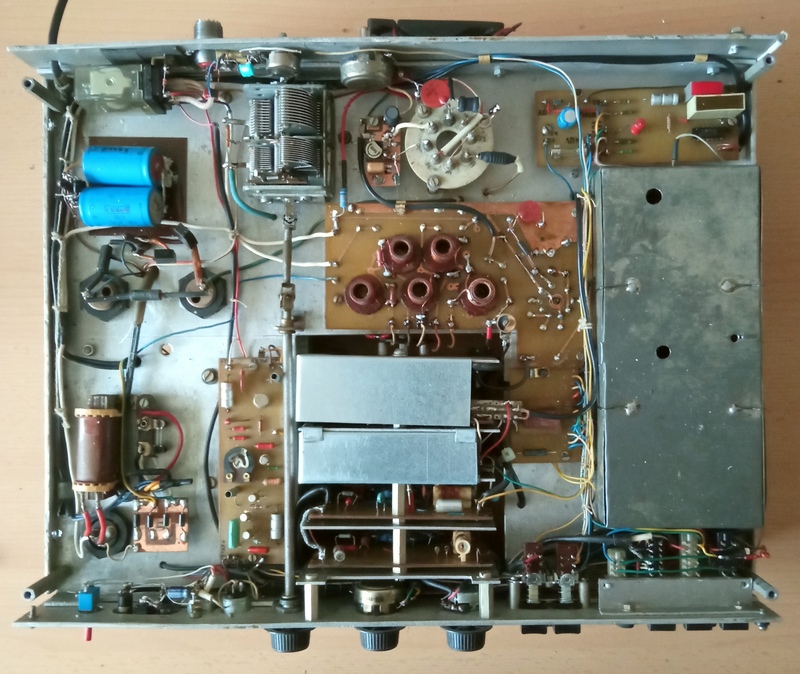

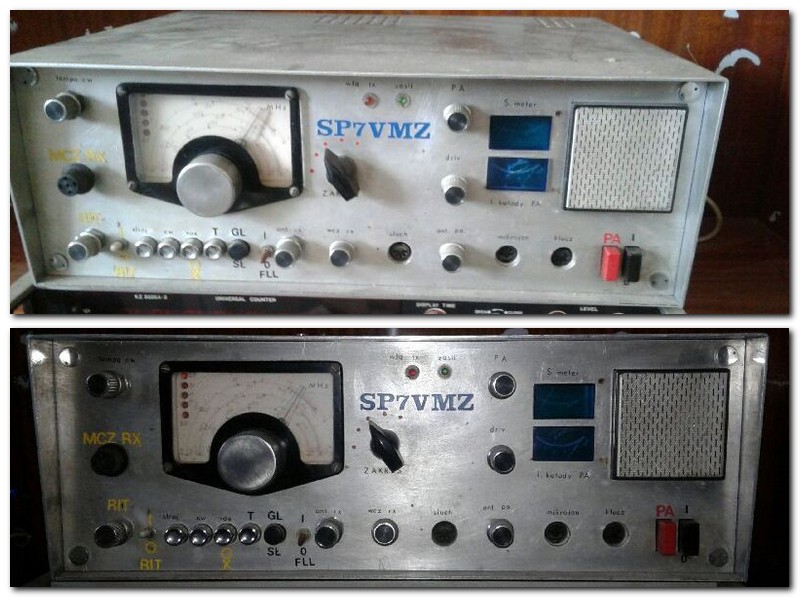

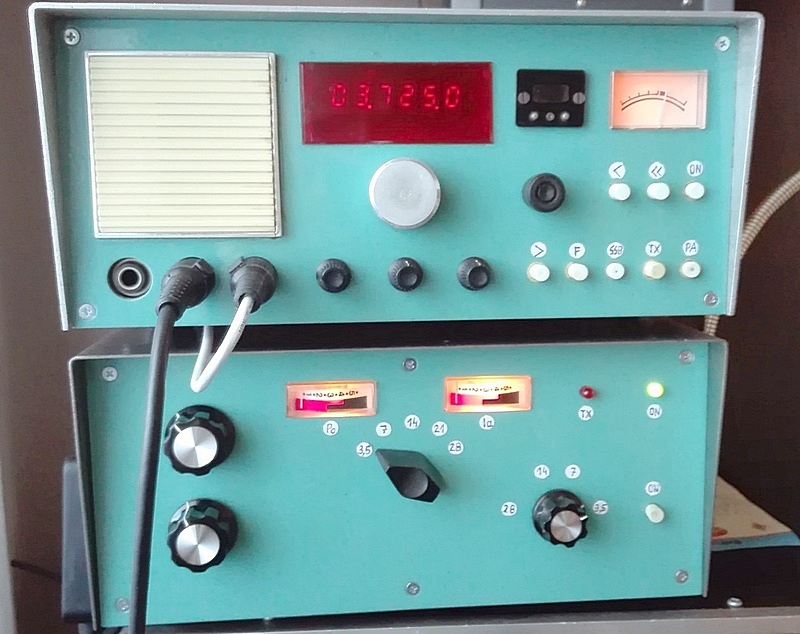

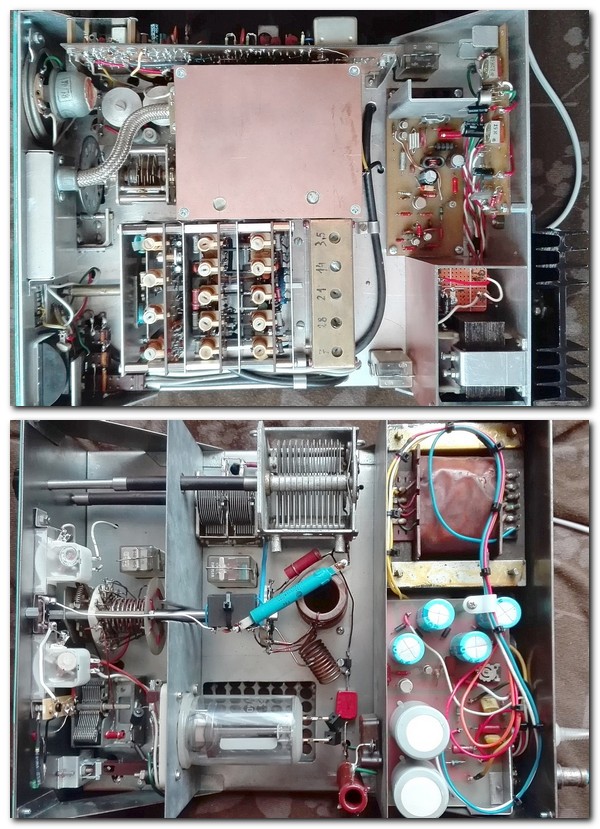

TRX wg. SP5WW tranzystorowo-lampowy, w stopniu mocy QQE06/40. Na trx-ie stoi odczyt cyfrowy na układach scalonych TTL a na nim zegar. Po prawej stronie znajduje się wzmacniacz mocy na lampie GU13 i reflektometr.

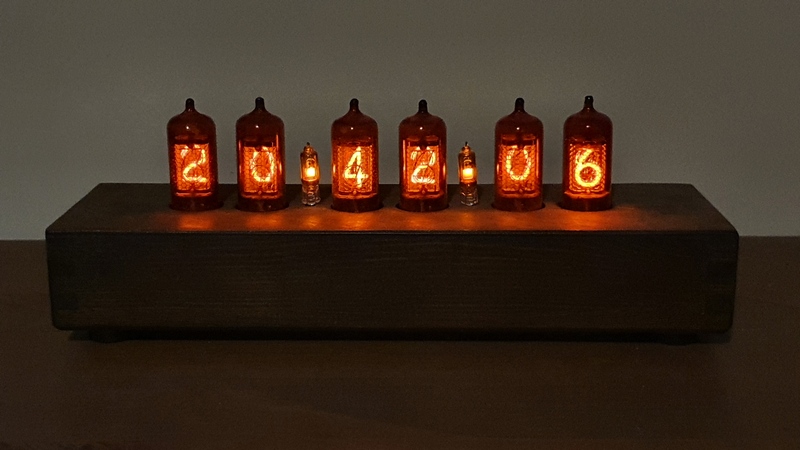

Zegar wykonany w latach 80-tych. Cały czas działa.

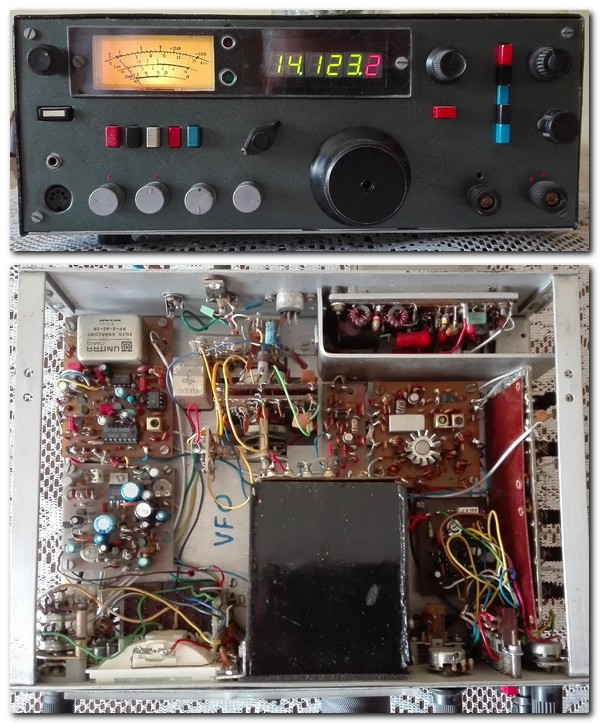

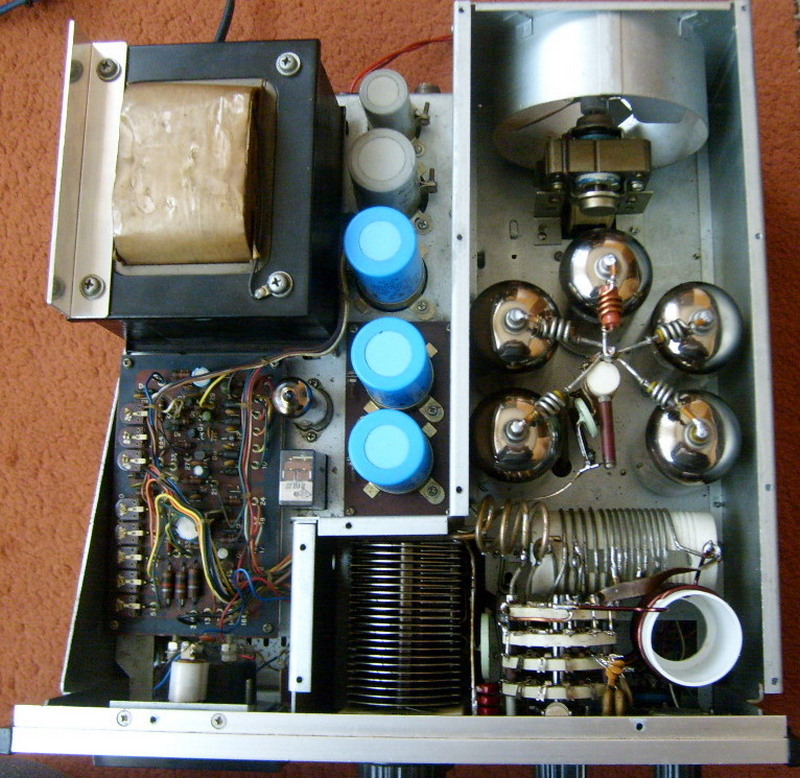

Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW.
Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW.
Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW.
Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW.
Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW.
Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW.
Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW.
Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW.

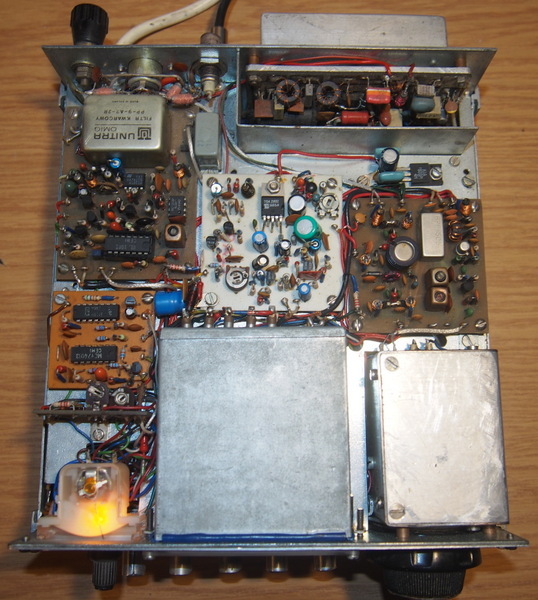

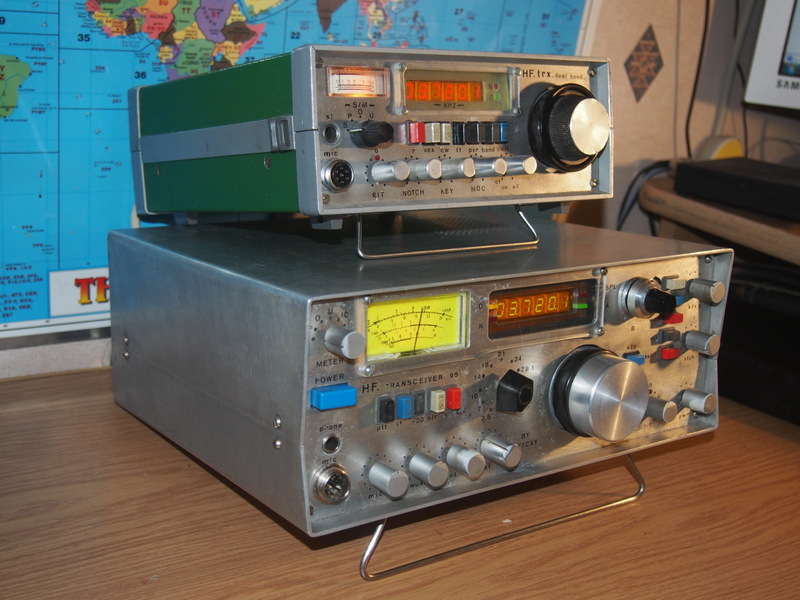

Ośmiopasmowy TRX CW SSB, moc 25 watów, dwa vfo, odczyt cyfrowy, filtr CW. Na górze TRX CW SSB na pasma 3,5 i 14 MHz, moc około 12 watów. Konstrukca oparta na transceiverze CATALINA.

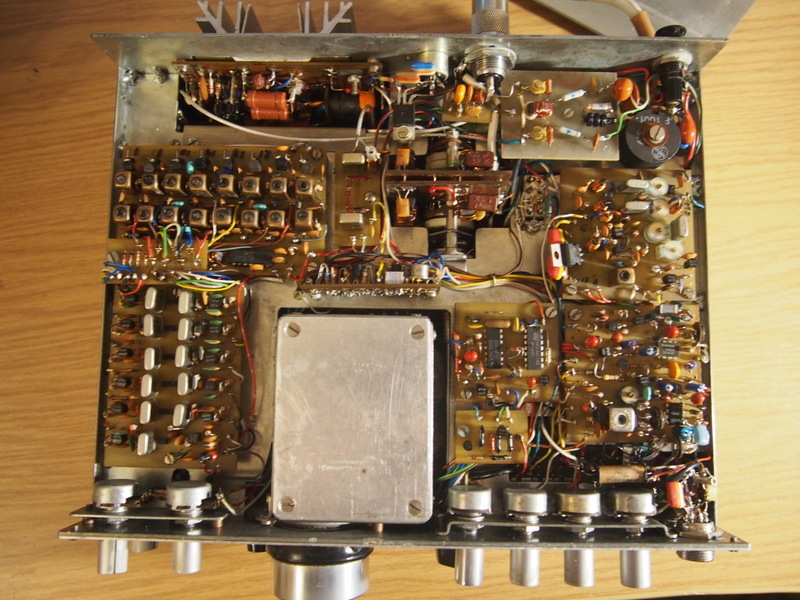

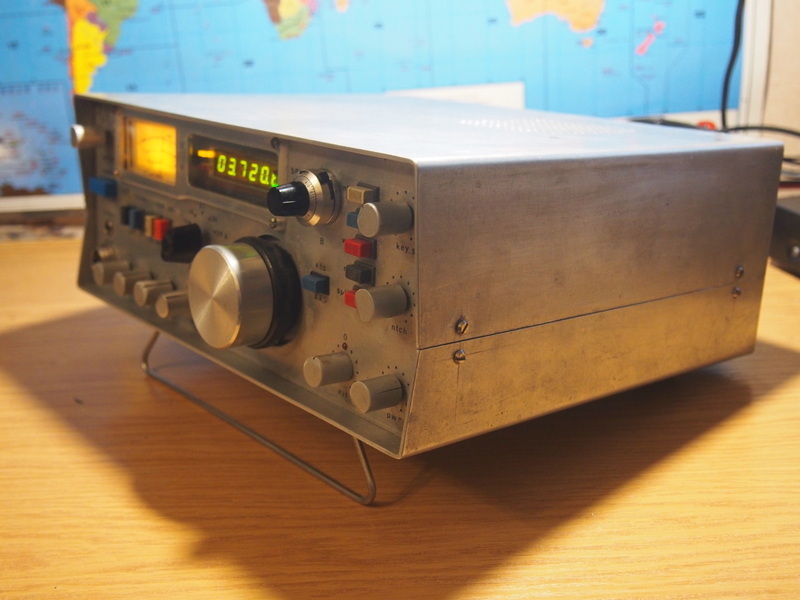

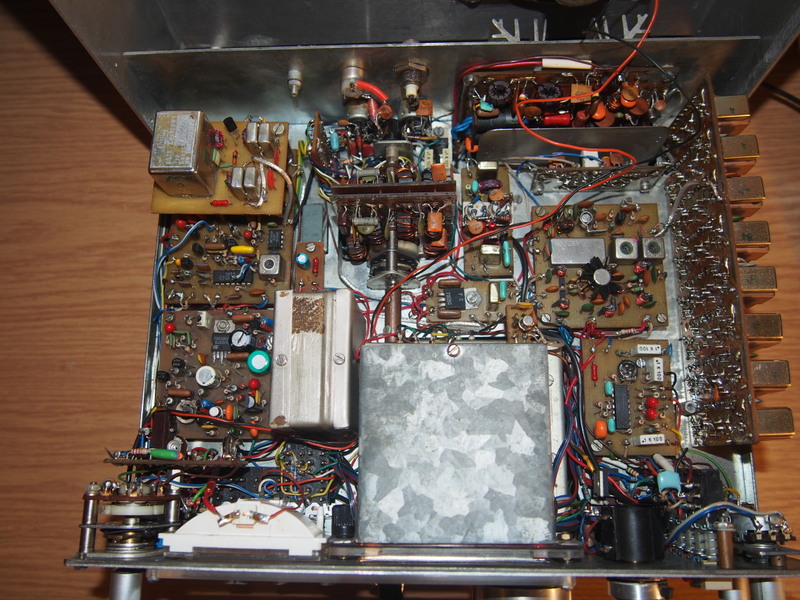

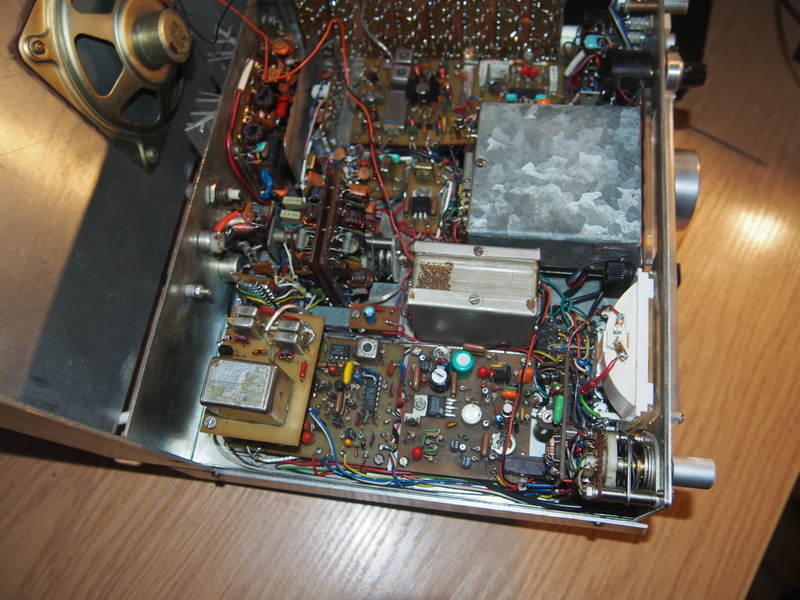

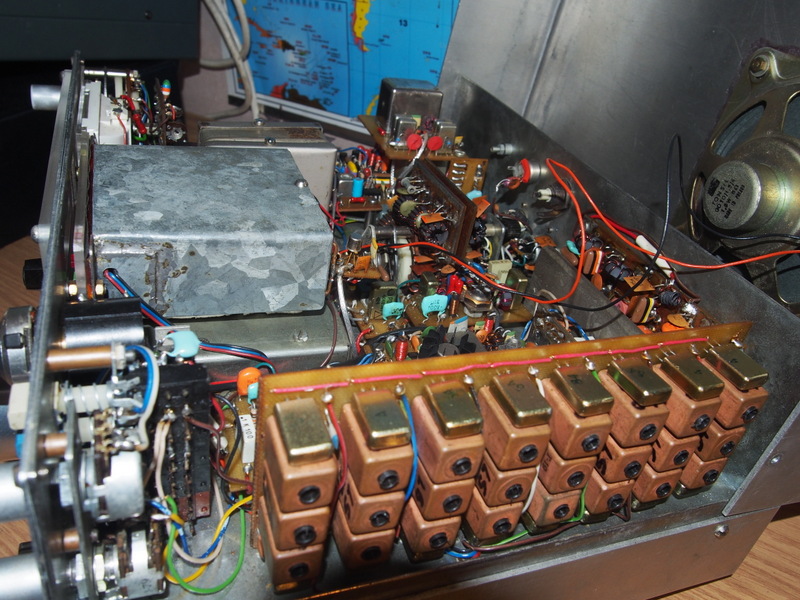

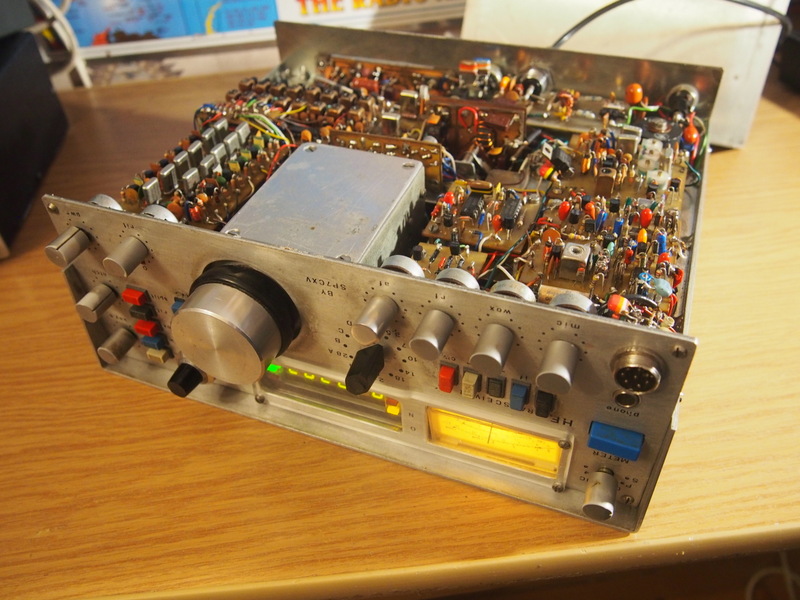

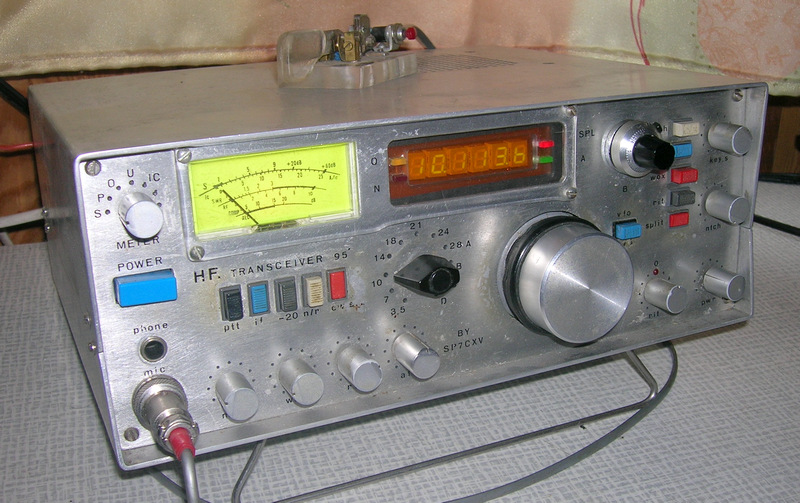

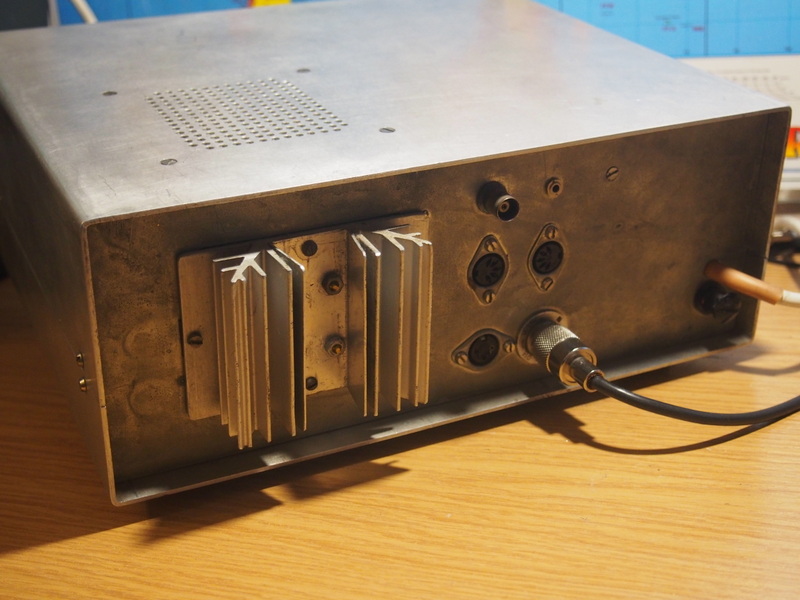

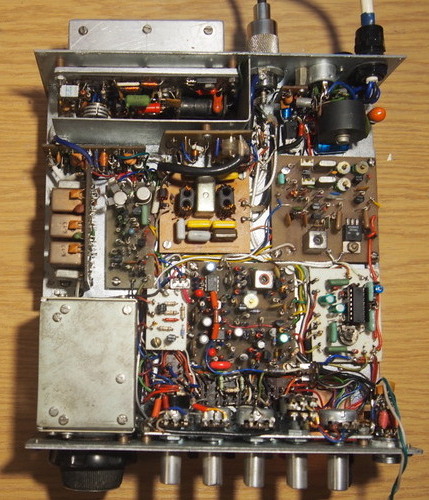

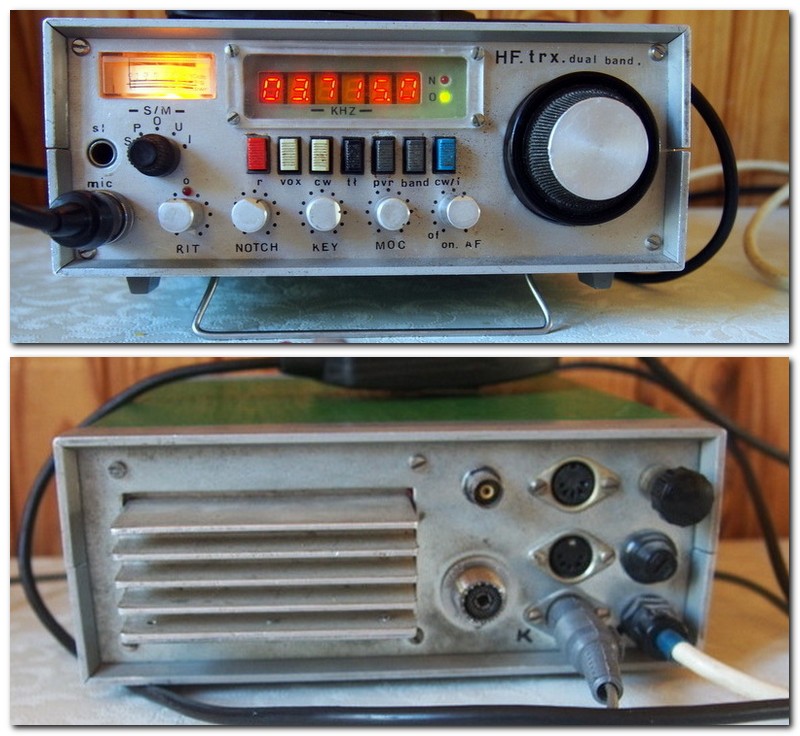

TRX CW SSB na pasma 3,5 i 14 MHz, moc około 12 watów. Konstrukcja oparta na transceiverze CATALINA.
TRX CW SSB na pasma 3,5 i 14 MHz, moc około 12 watów. Konstrukcja oparta na transceiverze CATALINA.
TRX CW SSB na pasma 3,5 i 14 MHz, moc około 12 watów. Konstrukcja oparta na transceiverze CATALINA.
TRX CW SSB na pasma 3,5 i 14 MHz, moc około 12 watów. Konstrukcja oparta na transceiverze CATALINA.
TRX CW SSB na pasma 3,5 i 14 MHz, moc około 12 watów. Konstrukcja oparta na transceiverze CATALINA.
TRX CW SSB na pasma 3,5 i 14 MHz, moc około 12 watów. Konstrukcja oparta na transceiverze CATALINA.
TRX CW SSB na pasma 3,5 i 14 MHz, moc około 12 watów. Konstrukcja oparta na transceiverze CATALINA.

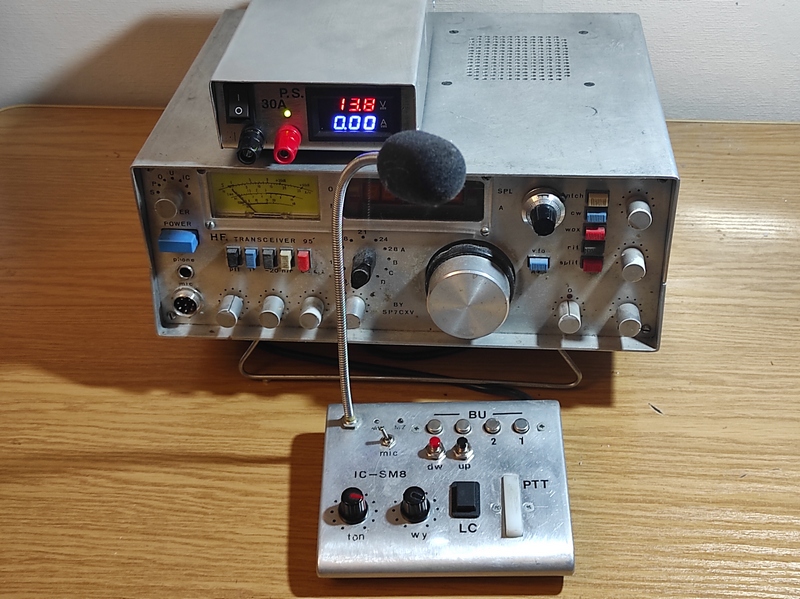

Mikrofon stołowy własnoręcznie wykonany, układ elektryczny wzorowany na SM-8.

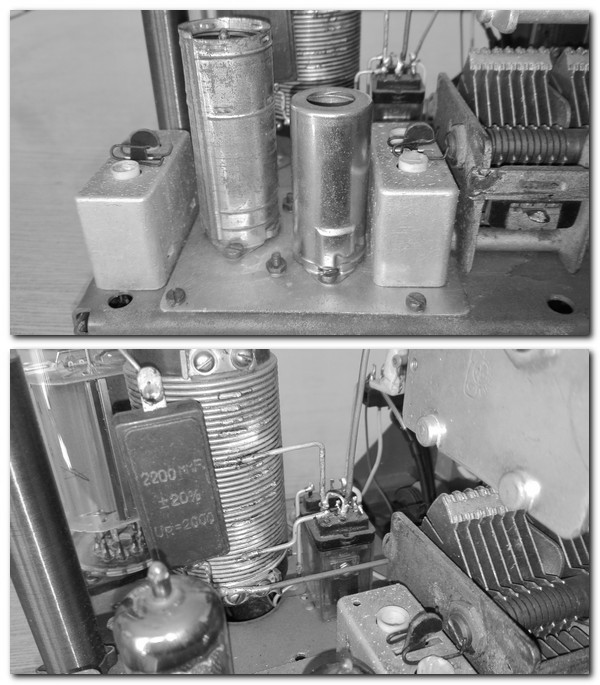

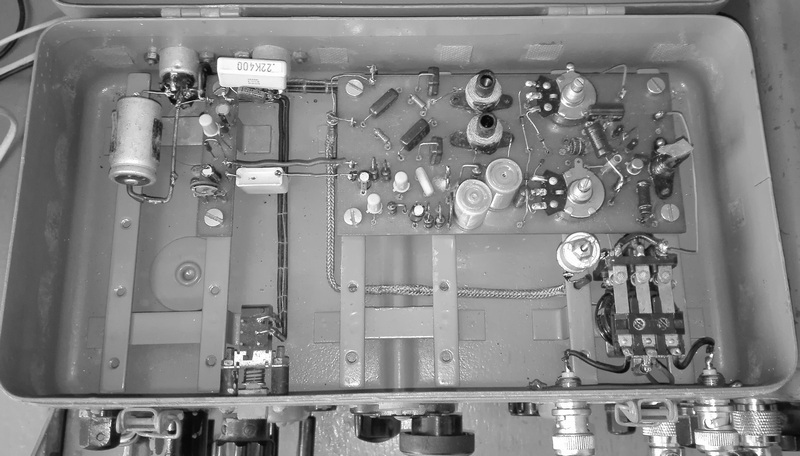

TRX 10RT dorobiony układ RIT i regulacja wzmocnienia w.cz.
Zamontowano filtr jednokwarcowy w torze p.cz. filtr LC zawężający pasmo m.cz. do 2,8 KHz, oraz filtr w torze m.cz. do telegrafii.
Radiotelefon R2432 z syntezą na TTL-ach. Sterował wzmacniaczem mocy na QQE06/40 do około 40 watów.
Pięciopasmowy TRX QRP 3,5 - 28 MHz na bazie płytki SP5WW plessey, odczyt cyfrowy na układach scalonych TTL, płynne zawężanie pasma w p.cz, filtr audio LC 800 Hz dla CW, ATT 6 i 12 dB, PREAMP.

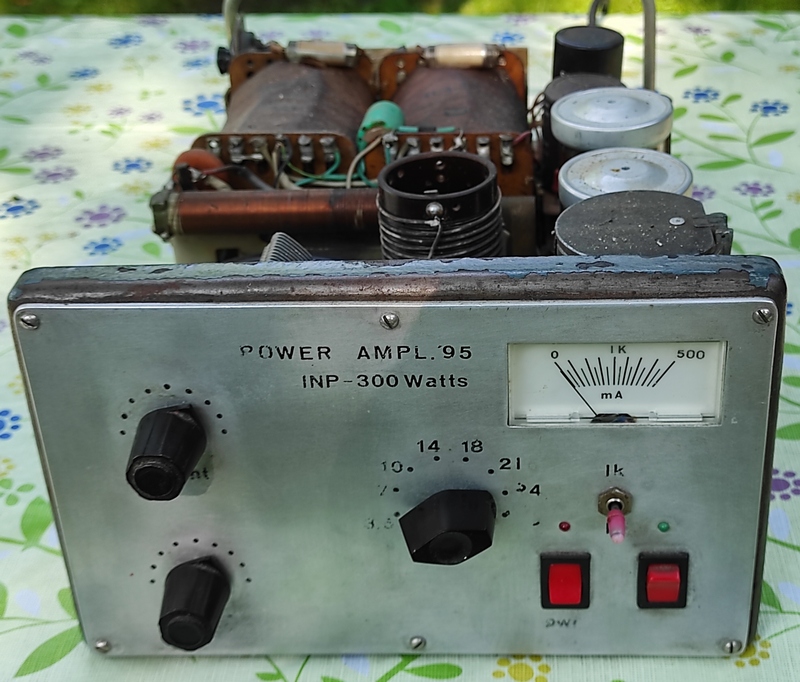

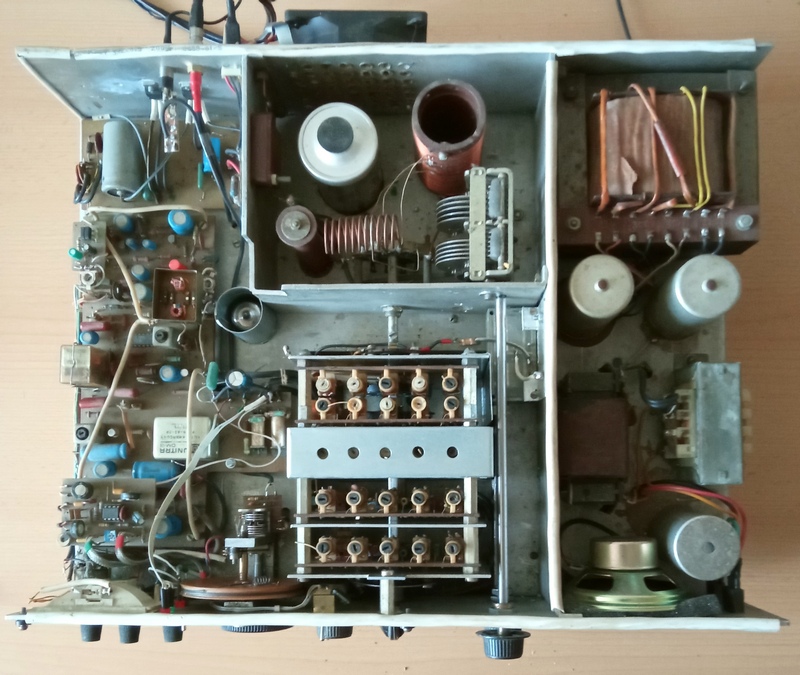

Wzmacniacz mocy około 70 watów w osobnej obudowie na lampie QQE06/40 sterowanej w siatce pierwszej.
Widok z góry na TRX i wzmacniacz mocy.

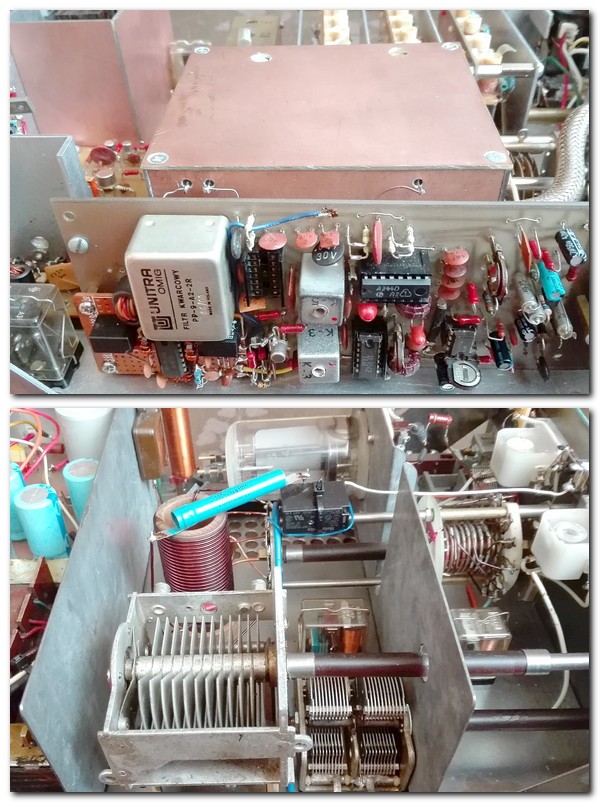

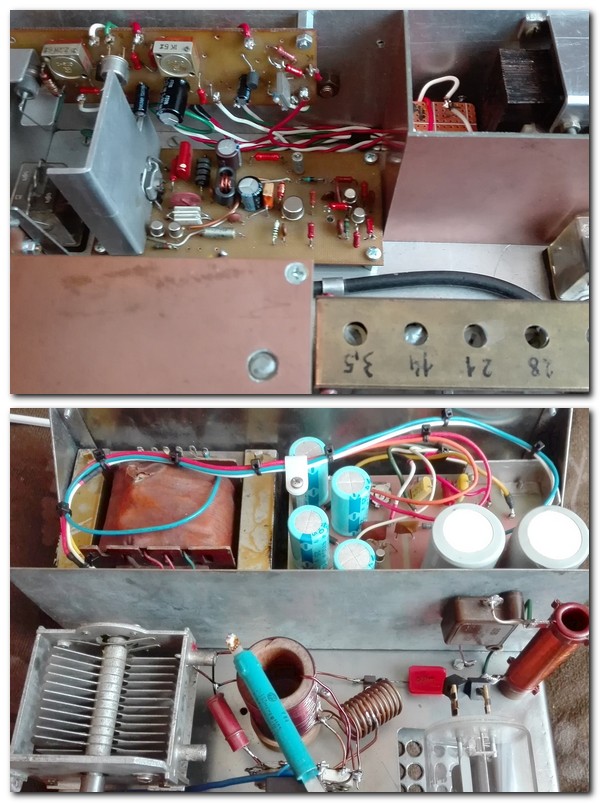

Widok z boku - płytka SP5WW plessey z modyfikacją mieszacza na układ UL1042. Za płytką w pudełku z laminatu układ zawężania pasma na 2 x UL1042 i filtrze elektromechanicznym 500 KHz.

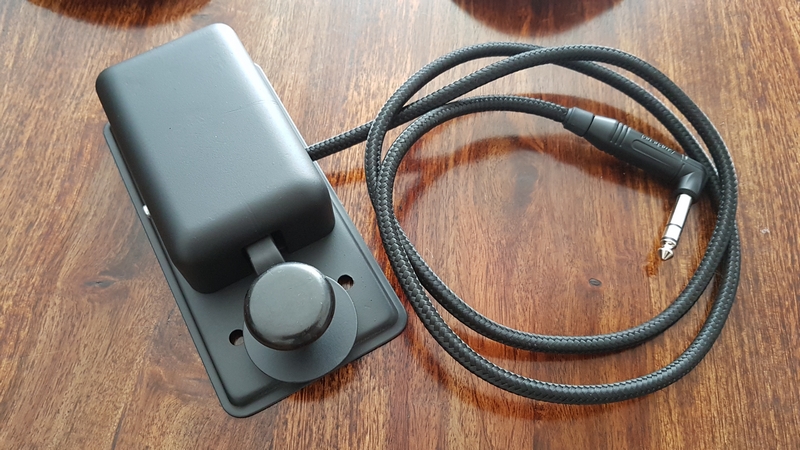

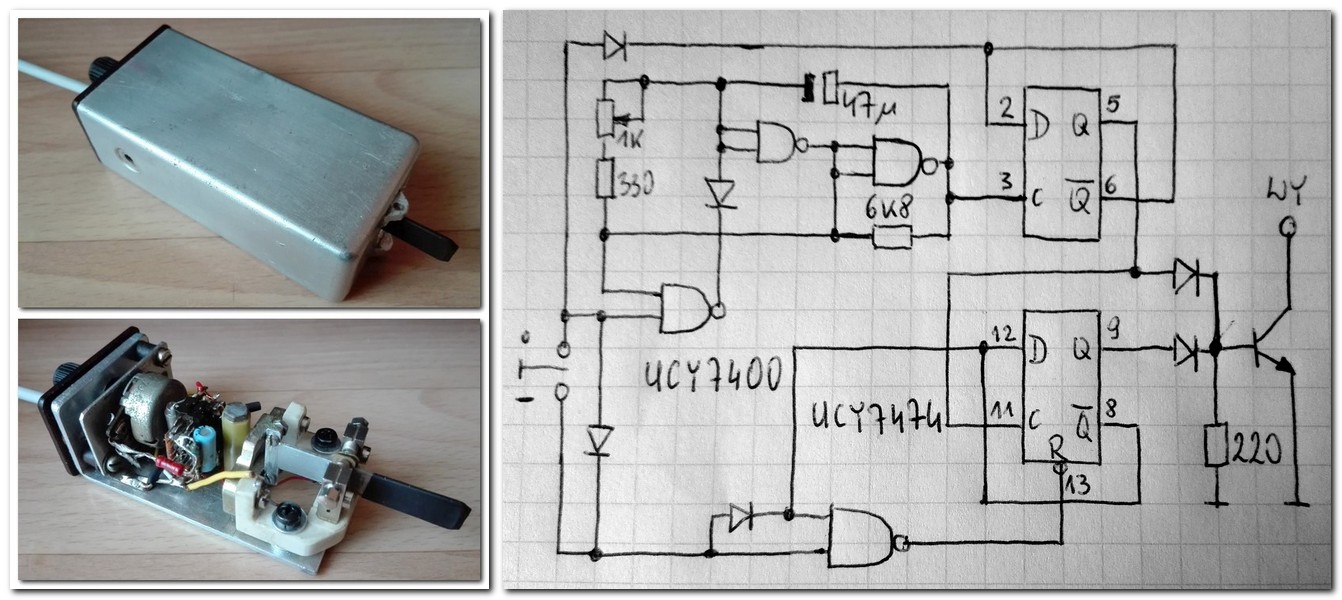

Klucz elektroniczny na UCY7474 i UCY7400 wykonany z przekaźnika spolaryzowanego.

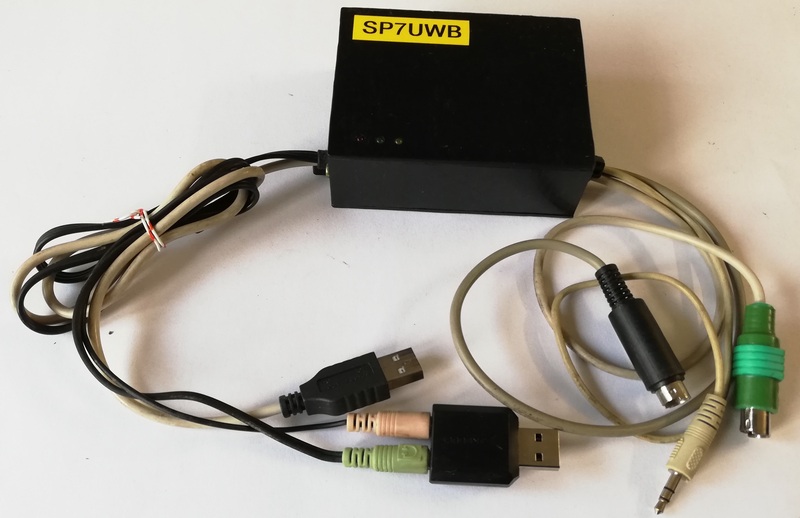

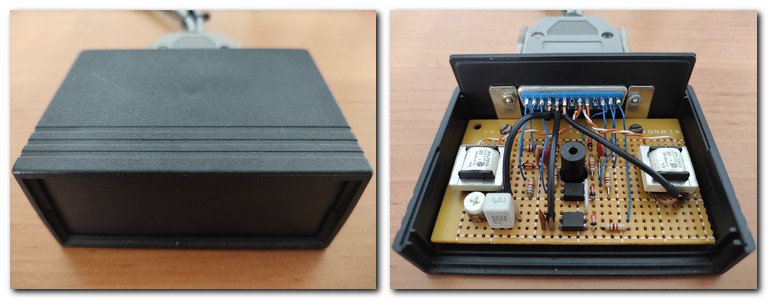

Interface z galwaniczną izolacją do transceivera Elecraft K2.

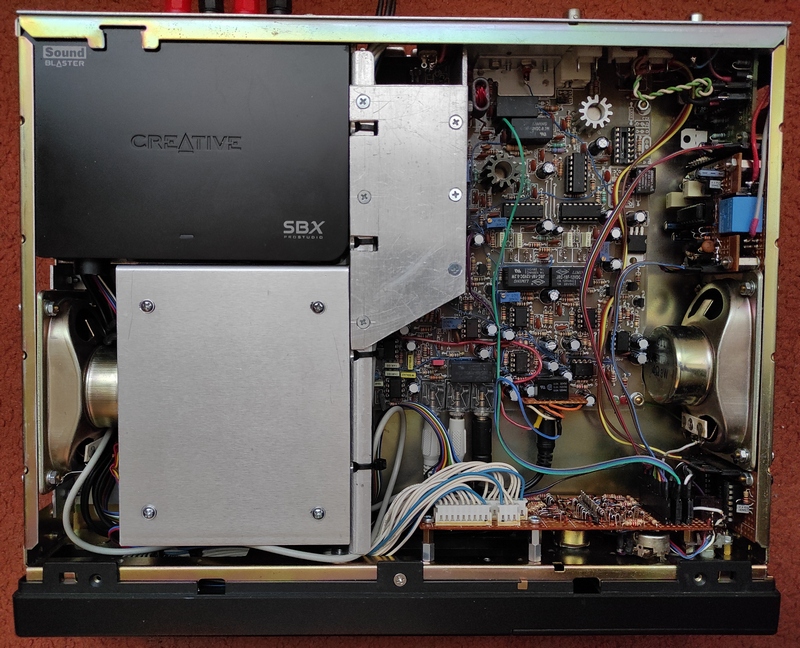

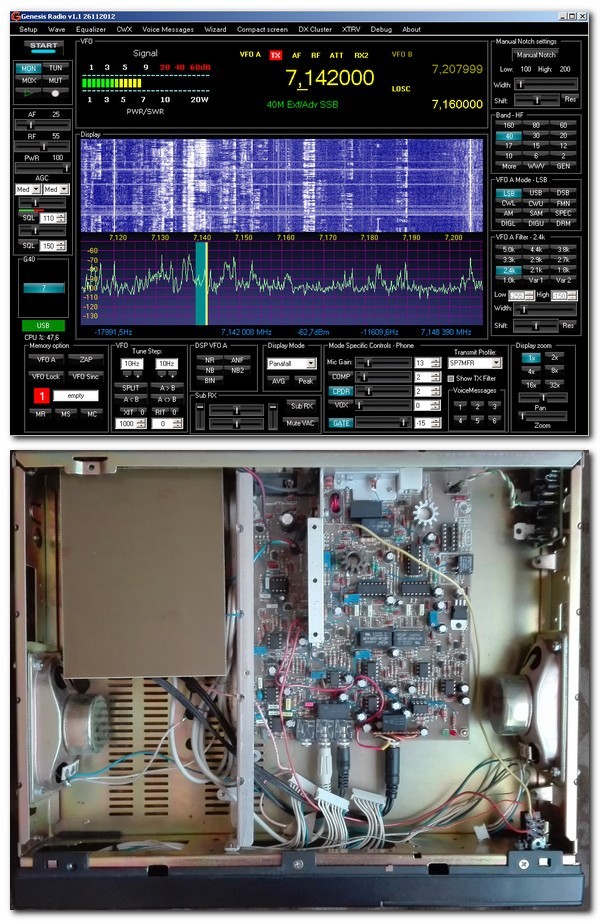

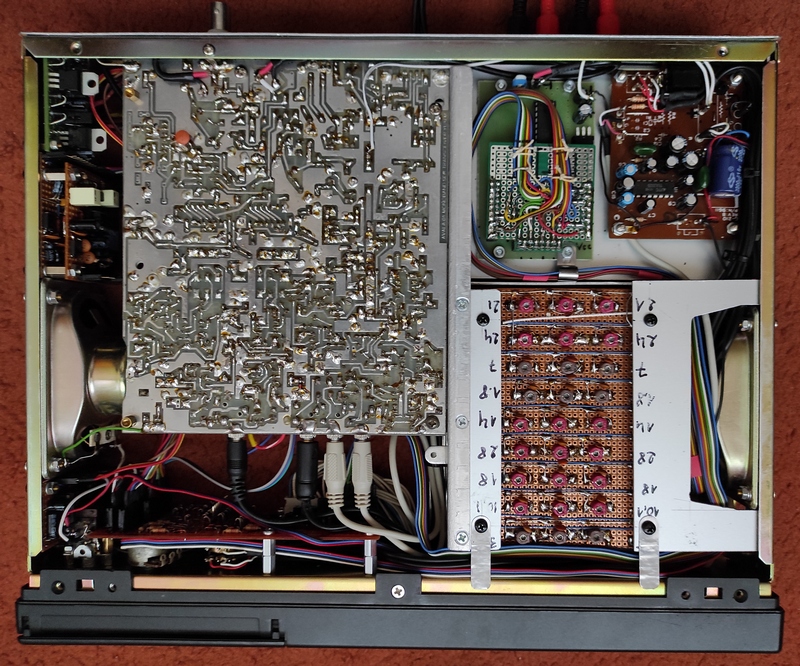

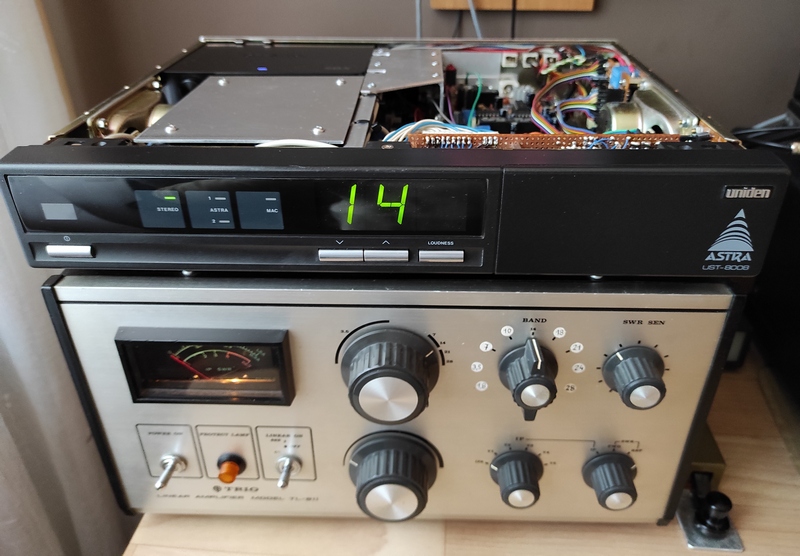

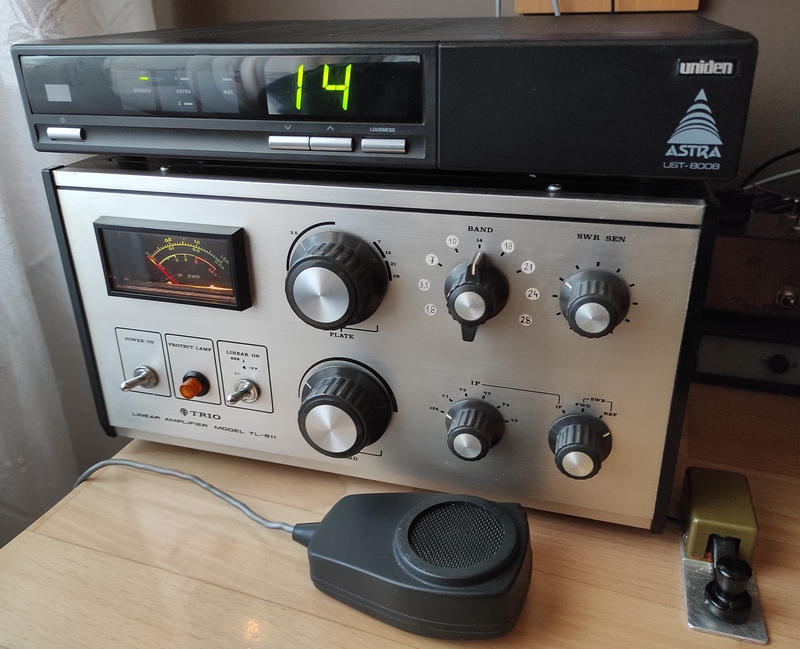

TRX AVALA 5 watów mocy, program sterujący to GSDR v1.1 z 26.11.2012.

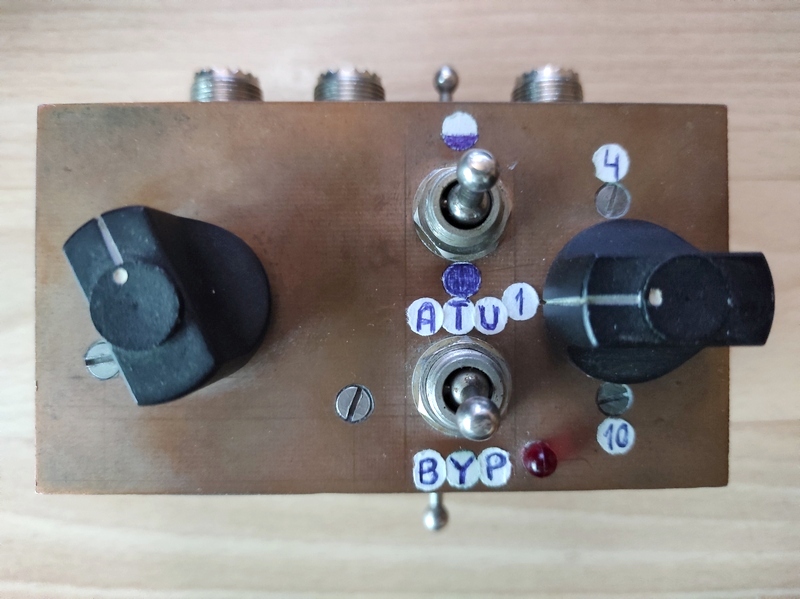

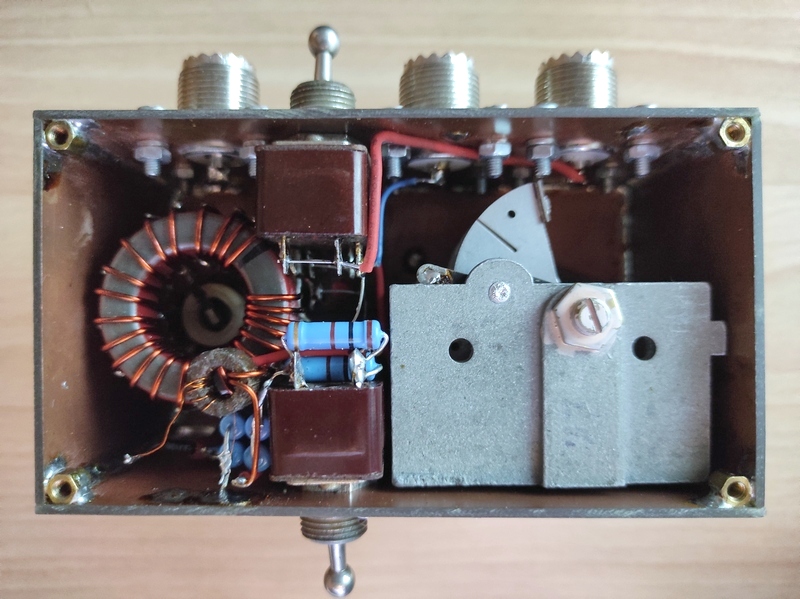

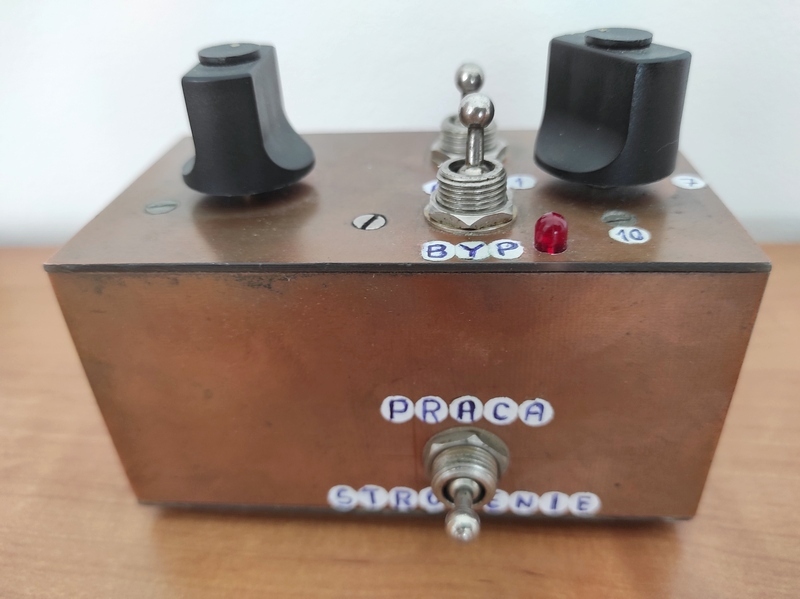

Ręczna skrzynka antenowa. Obsługiwała dwa radia - Tulipana i K2/100W.
Ręczna skrzynka antenowa. Obsługiwała dwa radia - Tulipana i K2/100W.
Ręczna skrzynka antenowa. Obsługiwała dwa radia - Tulipana i K2/100W.

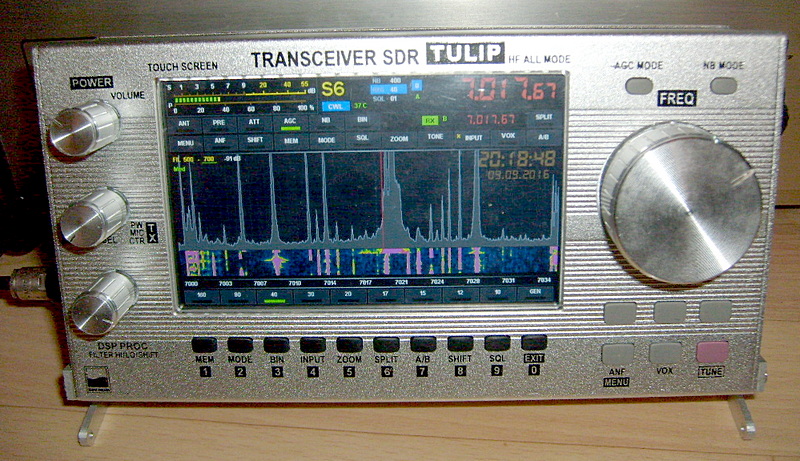

TRX TULIP zmontowany przez SP7MFR w wersji Artura SP3OSJ. Moc około 18-25 W.

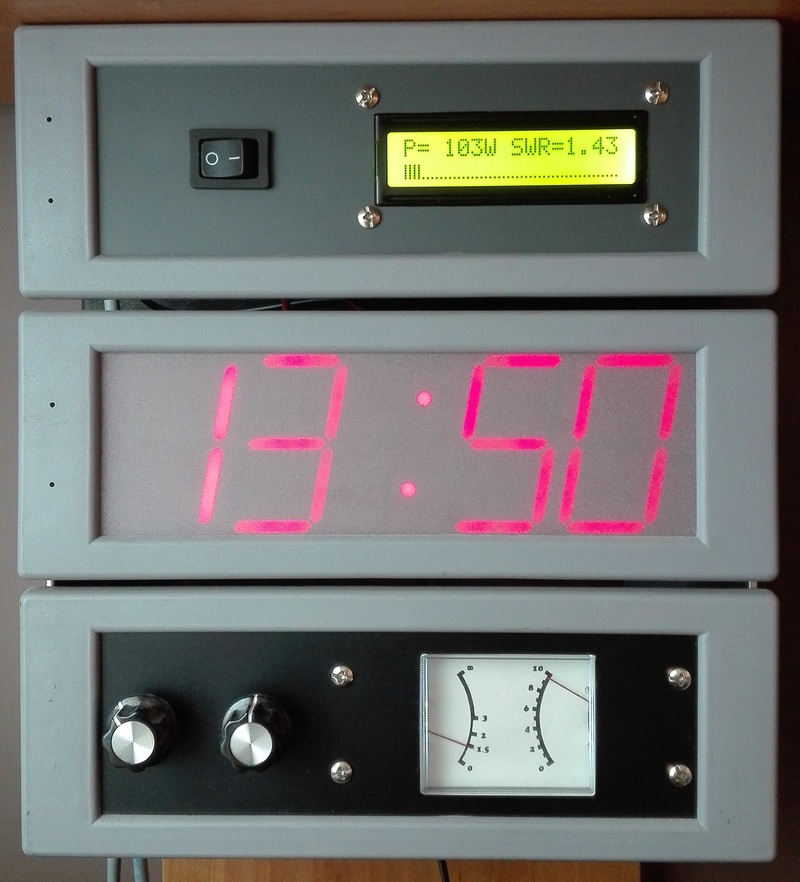

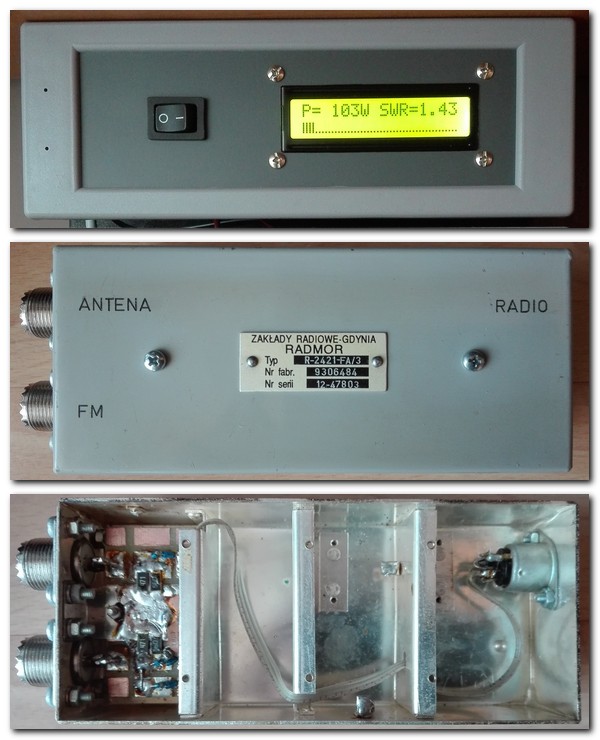

Miernik mocy i układ pomiarowy zamknięty w obudowie po rozdzielaczu antenowym na radiotelefon i radio samochodowe produkcji ZR Radmor.

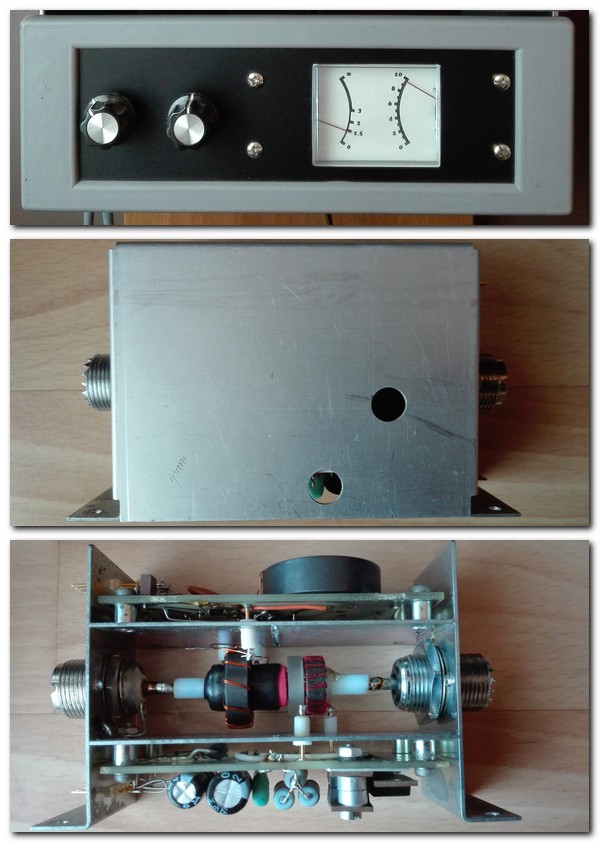

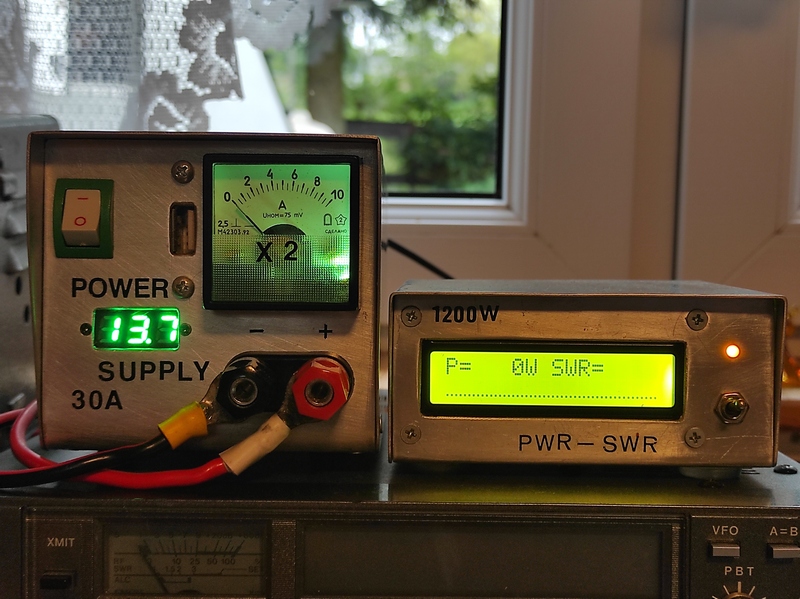

Reflektometr i układ pomiarowy z wykorzystaniem części energii w.cz. do podświetlenia diodami led miernika.
Transceiver wg. SP5QU na pasmo 3,5 Mhz.
TRX wg. SP5WW tranzystorowo-lampowy, w stopniu mocy GU-29.

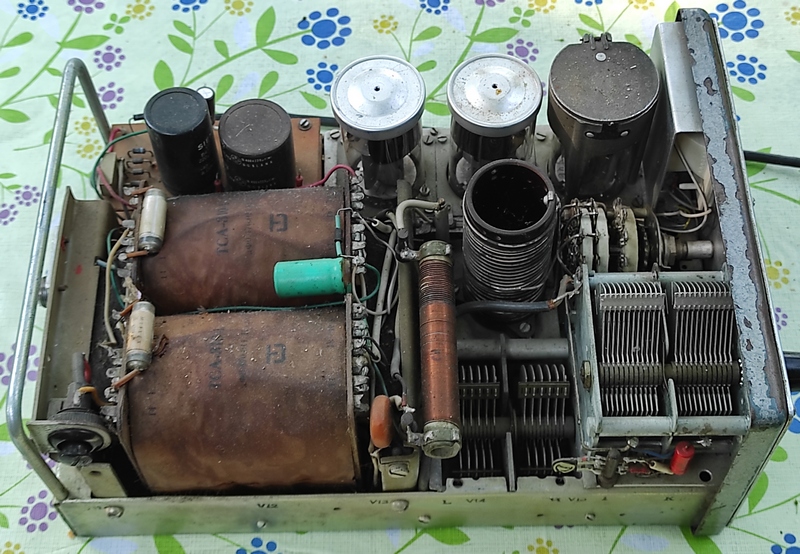

TRX wg. SP5WW tranzystorowo-lampowy, w stopniu mocy GU-50.
TRX wg. SP5WW tranzystorowo-lampowy, w stopniu mocy GU-50.
TRX wg. SP5WW tranzystorowo-lampowy, w stopniu mocy GU-50.

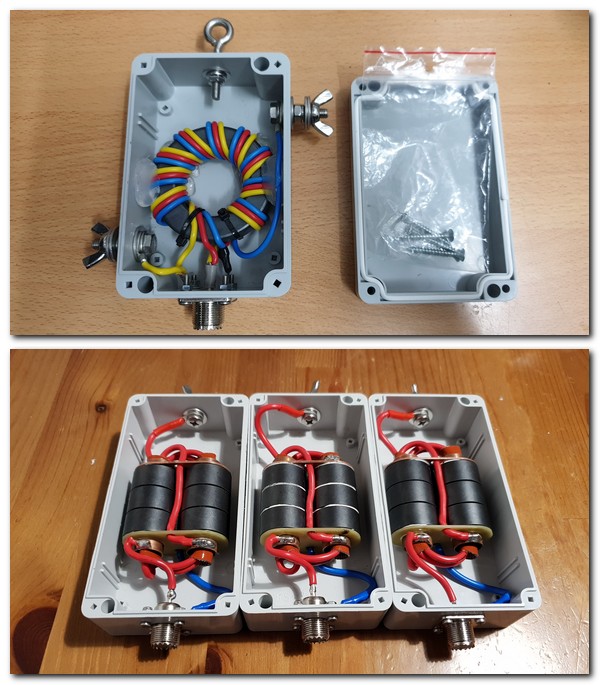

Balun 1 do 9 i baluny do CHA-250
